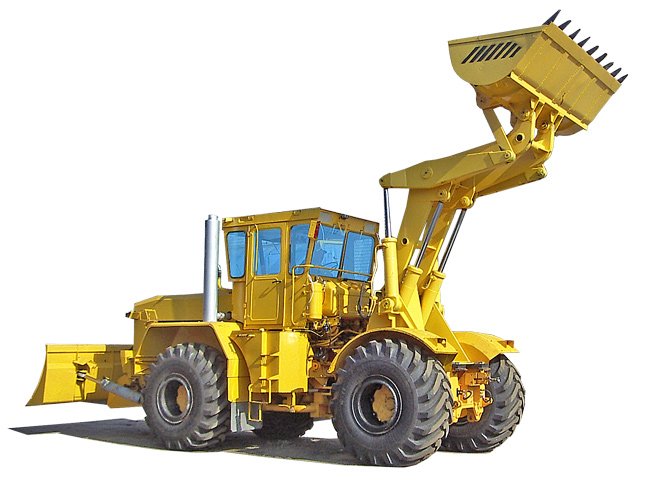

К 703М трансформерУниверсальный сельскохозяйственный трактор

Мощность:
350 л.с.
Масса:
от 16 000 кг
Грузоподъемность погрузочного ковша:
4-5 тонн
Ширина бульдозерного отвала:
3,65 м
Сельхознавеска:
4 категории


Описание

Основная идея трактора Кировец К-703М-12-03.2 - универсальность.

С одной стороны, трактор  К-703М-12-03.2 полноценный трактор шарнирно-сочлененной компоновки с механической трансмиссией. Мощность и масса трактора позволяют развивать высокую тягу - до  6 тонн.

Установленная  гидравлика рабочего оборудования позволяет эффективно эксплуатировать трактор в  агрегате  с простыми сельскохозяйственными орудиями.

С другой стороны, трактор может выполнять легкие бульдозерные операции. Например, расчистка снега, ремонт грунтовых  дорог, перемещение буртов свеклы и т.п.

В третьих, трактор может оснащаться погрузочным оборудованием. Функциональность ковша позволяет проводить погрузку-разгрузку зеленой  массы, силоса, зерна, свеклы и прочих сыпучих грузов.

Характеристики

Схема Кировец К-703М-12




Конструкция предусматривает возможность эксплуатации в трёх исполнениях:
  • Модуль тракторный с сельскохозяйственной навеской
  • Модуль тракторный с сельскохозяйственной навеской, бульдозерным оборудованием на подмоторной полураме и съемными балластными грузами
  • Модуль тракторный с бульдозерным оборудованием на подмоторной полураме и ковшом на грузовой полураме (сельхознавеска поставляется в ЗИПе)

ОСНОВНЫЕ ПАРАМЕТРЫ


К-703М-12-03.2

Эксплуатационная масса, кг, не более:
Исполнение 1 16000
Исполнение 2 19000
Исполнение 3 21000
Габаритные размеры (длина х ширина х высота), мм:
Исполнение 1 7700х2975х3735
Исполнение 2 8820х3360х3735
Исполнение 3 9000х3360х3735
Емкость топливного бака, л 320 (+ дополнительный бак на 300 л опция)

ДВИГАТЕЛЬ


8481.10
(Тутаевский моторный завод)
Номинальная мощность, кВт (л.с.) 257(350)
Эксплуатационная мощность, кВт (л.с.) 235(320)
Номинальная частота вращения, мин.-1 1900
Предпусковой подогрев двигателя ПЖД-30

ТРАНСМИССИЯ

КПП – механическая, с переключением четырех передач без разрыва потока мощности в пределах каждого из четырех режимов (16 скоростей переднего и 8 скоростей заднего хода)
Максимальная скорость движения , км/ч 30
Подмоторный и грузовой мосты – ведущие, грузовой мост - отключаемый
Межколесный дифференциал – самоблокирующаяся зубчатая муфта свободного хода

ГИДРОСИСТЕМА

3-х секционный гидрораспределитель и гидронасос шестеренный

ХОДОВАЯ ЧАСТЬ

Подвеска мостов Жесткая
Шины промышленные 29,5/75R25 или ДФ16А (НС22)
Ободья разборные
Рабочие тормоза - сухие, колодочного типа с пневмоприводом
Стояночный тормоз - колодочно-дисковый с пневмопружинным приводом

ТИП КАБИНЫ И ЕЕ ОБОРУДОВАНИЕ

Двухместная, цельнометаллическая, с термо-, вибро- и шумоизоляцией; со встроенным каркасом безопасности, защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS)
Реверсивный пост управления в кабине оператора в базе
Сиденье оператора – подрессоренного типа
Вентиляторы обдува передних и задних стекол, остекление кабины оператора – тонированное 2
Остекление кабины оператора тонированное
Отопители в кабине оператора с регулируемыми режимами работы 2

БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ

Устанавливается на подмоторной полураме
Высота отвала, мм 1100
Ширина отвала, мм.:
в бульдозерном положении 3160
в грейдерном положении 3030
Максимальная величина заглубления отвала ниже опорной поверхности колес, мм 340
Угол установки отвала в грейдерное положение (левое/правое), град. 27
Максимальный угол поперечного перекоса отвала, град 11

ПОГРУЗОЧНОЕ ОБОРУДОВАНИЕ ПФ-16

Номинальная грузоподъемность ковша, т 4-5 (в зависимости от установленного бульдозерного отвала, при установленном отвале грузоподъемность 5 т)
Максимальная высота разгрузки по режущей кромке (угол 45 град) не менее, мм 3400
Время гидравлического цикла при работе на номинальных оборотах с грузом, сек.: 28
подъем ковша 12
опрокидование ковша 10
опускание стрелы 6

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Кондиционер фирмы «Август» опция
Автономный отопитель кабины фирмы «Webasto» опция
Гидросистема управления поворотом фирмы «Danfoss» в базе
Сельскохозяйственная навеска в базе
Гидрокрюк (фаркоп) в базе
Прицепная скоба в базе
Комплект ЗИП в базе

Особенности

Трактор Кировец К-703М-12-03.2 благодаря большой массе, высокой мощности и механической КПП с переключением передач внутри диапазонов без разрыва потока мощности демонстрирует высокие тяговые характеристики.

Для работы на сельскохозяйственных операциях трактор оснащен:

  • сельхознавеской 4-ой категории,
  • гидрокрюком,
  • прицепной скобой и
  • 3-х секционным гидрораспределителем (одна секция на сельхознавеску и две свободные) и гидронасосом шестеренным.


Для удобства работы оператора с данным оборудованием предусмотрен поворотный пост, возможна установка под заказ кондиционера и дополнительного отопителя.

Комплекс задач, на которых эффективно применяется данная модель трактора Кировец:

  • обработка почвы
  • посев
  • транспортные работы
  • расчистка дорог от снега
  • работы по содержанию и ремонту дорог
  • перевалка/буртование свеклы
  • погрузка/разгрузка различных материалов (зерно, навоз, щебень, песок и т.п.)
